Rury PEX z barierą antydyfuzyjną: Prawidłowy montaż w instalacji ogrzewania podłogowego.

Kiedy myślisz o nowoczesnym ogrzewaniu podłogowym, rury PEX z barierą antydyfuzyjną to prawdziwy filar. To właśnie one zapewniają, że cała instalacja grzewcza będzie działać długo i bezawaryjnie. Dodatkowa warstwa chroni system przed szkodliwym tlenem, który mógłby przedostać się do wody grzewczej. Wiesz, ta bariera jest niezwykle ważna, bo chroni instalację przed korozją i znacząco wydłuża jej żywotność. W tym przewodniku pokażę Ci, czym dokładnie jest bariera antydyfuzyjna, jak prawidłowo układać rury PEX z barierą, opowiem o najlepszych praktykach i wskażę błędy, których lepiej unikać. Wszystko po to, żeby instalacja była zgodna z normą EN ISO 15875, która jasno określa dopuszczalną dyfuzję tlenu.

Czym jest bariera antydyfuzyjna i dlaczego jest tak ważna w rurach PEX?

Bariera antydyfuzyjna to nic innego jak specjalna warstwa w rurach PEX, której główne zadanie to niedopuszczenie tlenu do instalacji grzewczej. Bez niej tlen z powietrza z łatwością przeniknąłby przez ścianki rur PEX prosto do wody grzewczej. Taki proces, niestety, przyspiesza korozję wszystkich metalowych elementów systemu – pomyśl o kotłach, grzejnikach, pompach czy wymiennikach ciepła. Ich żywotność znacząco by się skróciła. Właśnie dlatego bariera antydyfuzyjna jest absolutnie niezbędna dla trwałości całej instalacji ogrzewania podłogowego.

Zazwyczaj taką barierę tworzy się z materiału EVOH (etyleno-winyloalkoholu) albo z cieniutkiej warstwy aluminium, jak ma to miejsce w rurach PEX-AL-PEX. Te materiały niesamowicie skutecznie ograniczają dyfuzję tlenu, sprowadzając ją do wartości znacznie poniżej tych dopuszczalnych przez normę EN ISO 15875. Typowa przepuszczalność tlenu w takich rurach to zaledwie około 0,1 g/m³ na dobę, czyli dużo mniej niż wymagane 0,5 g/m³ na dobę.

Co zyskujesz, wybierając rury PEX z barierą antydyfuzyjną? Korzyści są naprawdę spore:

• eliminujesz korozję metalowych części systemu, co od razu zapobiega awariom i kosztownym naprawom,
• zwiększasz trwałość i żywotność całej instalacji grzewczej, nawet o 20–30%,
• poprawiasz sprawność grzewczą, bo brak osadów korozji czy kamienia minimalizuje straty ciepła i spadki ciśnienia,
• chronisz rury przed uszkodzeniami mechanicznymi dzięki ich wielowarstwowej konstrukcji, co dodatkowo wydłuża ich żywotność.

Jak trafnie zauważa ekspert branżowy, Jan Kowalski, „Bariera antydyfuzyjna nie jest luksusem, lecz koniecznością w nowoczesnych systemach ogrzewania podłogowego. Chroni inwestycję na lata i gwarantuje stabilną pracę bez nieprzewidzianych kosztów”. Widzisz więc, rury PEX z barierą antydyfuzyjną to fundament efektywnego i trwałego ogrzewania podłogowego.

Najważniejsze etapy i techniki prawidłowego układania rur PEX z barierą antydyfuzyjną

Żeby montaż ogrzewania podłogowego PEX z barierą antydyfuzyjną poszedł gładko i sprawnie, trzeba pamiętać o kilku ważnych krokach i technikach. Dzięki nim system będzie działał efektywnie przez długie lata.

1. Planowanie rozmieszczenia rur:

Zacznij od dokładnego rozplanowania układu rur na podłodze. Najczęściej wybierasz układ spiralny, czyli tak zwany „ślimakowy”, albo meandryczny. Spirala daje bardziej równomierne ogrzewanie, a meander świetnie sprawdza się w pomieszczeniach o nieregularnych kształtach. Pamiętaj o odstępach między rurami – od 10 do 20 cm to standard. Jeśli masz miejsca, które potrzebują więcej ciepła, na przykład przy oknach, układaj rury gęściej. Zwykle używamy rur o średnicy 16 mm, bo to standard w domowych instalacjach ogrzewania podłogowego.

2. Przygotowanie podłoża:

Podłoże musi być idealnie równe, stabilne i dobrze izolowane termicznie oraz przeciwwilgociowo. Na warstwę folii budowlanej, która stanowi izolację przeciwwilgociową, kładziesz styropian podłogowy – co najmniej 10 cm grubości. Jeśli pojawią się jakieś szczeliny w styropianie, koniecznie wypełnij je pianką montażową, żeby nie powstały mostki termiczne. Na styropian rozkładasz folię aluminiową z nadrukowaną kratownicą. To ogromnie ułatwia precyzyjne i równe ułożenie rur.

3. Układanie rur PEX:

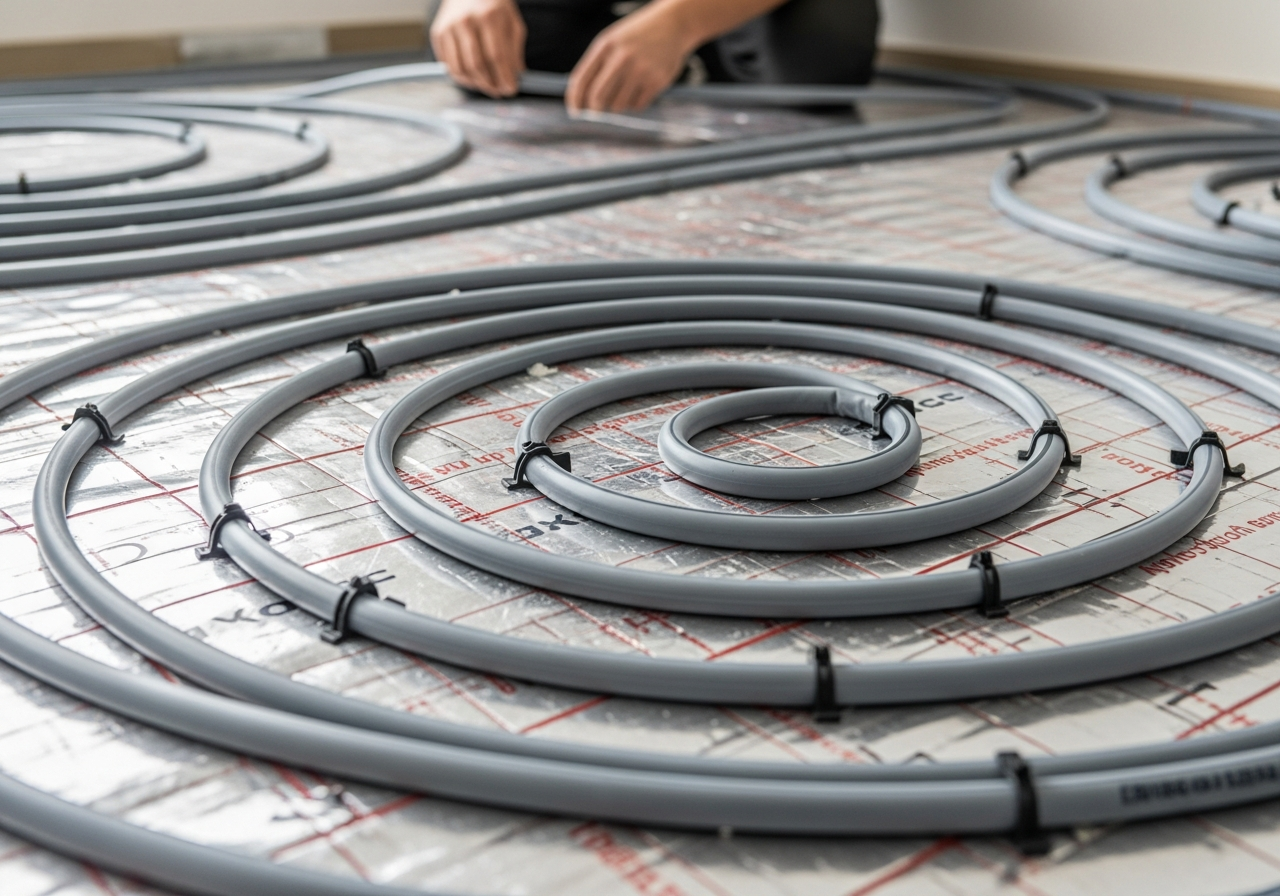

Rury PEX z barierą antydyfuzyjną rozwijaj prosto z rolki, układając je według wybranego wzoru. Potem mocuj je do podłoża specjalnymi klipsami lub uchwytami. To naprawdę ważne, żeby rury się nie przesuwały, kiedy będziesz wylewał jastrych. Każda pętla musi być wykonana z jednego, ciągłego odcinka rury, bez żadnych łączeń pod podłogą – minimalizujesz w ten sposób ryzyko nieszczelności. Pamiętaj, maksymalna długość pojedynczej pętli nie powinna przekraczać 100–120 m. Dzięki temu unikniesz nadmiernych spadków ciśnienia w systemie i zapewnisz efektywne rozprowadzanie ciepła.

4. Mocowanie i zabezpieczenie rur:

Rury mocuj dedykowanymi klipsami do izolacji lub do folii aluminiowej, tak żeby stabilnie leżały na swoim miejscu. Wzdłuż ścian, kolumn i innych elementów konstrukcyjnych zamontuj taśmę piankową, czyli tak zwaną taśmę brzegową. Ona tworzy szczeliny dylatacyjne, które kompensują rozszerzalność cieplną jastrychu i zapobiegają jego pękaniu.

5. Wykonanie próby szczelności:

Po ułożeniu i zamocowaniu wszystkich rur, zanim zalejesz je jastrychem, koniecznie przeprowadź próbę szczelności ogrzewania podłogowego. Polega to na napełnieniu przewodów wodą pod ciśnieniem, aby wykryć i usunąć wszelkie nieszczelności w instalacji. Ten krok jest absolutnie niezbędny, bo zapobiega kosztownym naprawom po wylaniu podłogi.

6. Zalewanie jastrychem:

Kiedy próba szczelności zakończy się sukcesem, rury zalejesz wylewką betonową lub jastrychem, na przykład anhydrytowym, który świetnie przewodzi ciepło. Po wylaniu jastrychu przez około 3 tygodnie utrzymuj umiarkowaną temperaturę i wilgotność powietrza. To kluczowe, żeby materiał prawidłowo związał i utwardził się, a to zapewni trwałość i efektywność całego systemu.

A tak w skrócie, techniki prawidłowego układania rur PEX z barierą antydyfuzyjną to:

• stosowanie rur o średnicy najczęściej 16 mm, zawsze z barierą antydyfuzyjną,
• układanie ciągłych pętli bez łączeń pod podłogą, co minimalizuje ryzyko wycieków,
• wybór optymalnego układu (spirala lub meander) w zależności od specyfiki pomieszczenia,
• zachowanie maksymalnej długości pojedynczej pętli do około 100–120 m,
• mocowanie rur klipsami do podłoża lub folii aluminiowej, co zapewnia ich stabilność,
• przeprowadzenie obowiązkowej próby szczelności przed zalaniem jastrychem.

Trzymając się tych zasad, masz gwarancję długotrwałego i bezawaryjnego działania ogrzewania podłogowego.

Jakie są najlepsze praktyki i błędy, których należy unikać przy montażu rur PEX z barierą antydyfuzyjną?

Kiedy montujesz rury PEX z barierą antydyfuzyjną w ogrzewaniu podłogowym, naprawdę warto podejść do tego procesu świadomie. To pozwoli Ci uniknąć błędów i wdrożyć najlepsze praktyki, które zapewnią trwałość i efektywność całego systemu.

Najlepsze praktyki:

• Wybór rur PEX-AL-PEX: Postaw na rury wielowarstwowe PEX-AL-PEX z warstwą aluminiową. Ta warstwa całkowicie eliminuje przenikanie tlenu, a do tego znacznie ogranicza rozszerzalność cieplną rur i gwarantuje im większą stabilność kształtu.
• Odpowiednie odstępy i długości pętli: Układaj rury, zachowując zalecane odstępy (10–20 cm), dopasowane do potrzeb cieplnych pomieszczenia. Pamiętaj o optymalnej długości pętli – nie może przekraczać 100–120 metrów, żeby nie dopuścić do spadków ciśnienia i niedogrzania podłogi.
• Solidne mocowanie rur: Korzystaj z dedykowanych uchwytów lub siatki kotwiącej na folii, żeby stabilnie zamocować rury do warstwy izolacji. Dzięki temu nie będą się przesuwać ani odkształcać podczas wylewania jastrychu.
• Przeprowadzanie testów szczelności: Zawsze, absolutnie zawsze, przeprowadź próbę szczelności ogrzewania podłogowego, zanim zalejesz wylewkę. To obowiązkowy krok, który pozwala wykryć i naprawić ewentualne nieszczelności, zanim staną się one bardzo kosztownym problemem.
• Precyzyjna technologia łączenia: Używaj złączek zaprasowywanych – zapewniają one trwałe i szczelne połączenia. Montaż złączek wymaga precyzji, koniecznie z uwzględnieniem naddatku na rozszerzalność rur.
• Staranne przygotowanie rur do łączenia: Rury tnij prostopadle do osi, a ich końcówki gratuj, żeby usunąć wszelkie nierówności. Potem rury musisz wsunąć do złączek aż do oporu, to gwarantuje właściwe połączenie.
• Kompleksowe podejście do systemu: Pamiętaj o wszystkich elementach systemu: izolacji termicznej, taśmie brzegowej, rozdzielaczu, odpowiednim źródle ciepła i systemie sterowania. Wysokiej jakości wylewka, np. anhydrytowa, również ma duży wpływ na efektywność.

Jak zauważa dr inż. Anna Nowak, specjalistka od instalacji grzewczych, „Tylko kompleksowe podejście i przestrzeganie sprawdzonych praktyk sprawią, że system ogrzewania podłogowego będzie działał bezawaryjnie przez dziesięciolecia. Detale mają tu ogromne znaczenie”.

Błędy, których należy unikać:

• Zbyt ciasne gięcie rur: Nigdy nie zginaj rur PEX zbyt ciasno, bo może to uszkodzić strukturę materiału i w przyszłości doprowadzić do pęknięć.
• Niewłaściwy dobór i montaż złączy: Unikaj używania nieoryginalnych elementów lub złączy mosiężnych, bo mogą korodować w kontakcie z wodą grzewczą. Niewłaściwe zamocowanie złączy to częsta przyczyna nieszczelności.
• Brak kompensacji wydłużeń cieplnych rur: Jeśli zaniedbasz odpowiednie szczeliny dylatacyjne i elastyczne mocowanie rur, w systemie mogą pojawić się naprężenia.
• Niewłaściwe wsunięcie rur do złączek: Upewnij się, że rury są wsunięte w złączki do samego końca. Nieprawidłowe wsunięcie bardzo zwiększa ryzyko wycieków.
• Poruszanie elementami przed ostygnięciem złącza: Po wykonaniu połączenia, zwłaszcza zaprasowywanego, nie ruszaj elementami, dopóki złącze nie ostygnie i nie osiągnie pełnej wytrzymałości.
• Zaniedbywanie testów szczelności: Pomięcie testu szczelności to jeden z najpoważniejszych błędów. Może skutkować koniecznością rozkuwania podłogi i ogromnymi kosztami.
• Prowadzenie rur bezpośrednio w betonie bez ochrony: Nigdy nie prowadź rur bez odpowiedniej osłony w betonie, bo to może doprowadzić do ich uszkodzenia lub korozji metalowych elementów.

Trzymając się tych wskazówek, stworzysz trwałą, bezawaryjną i wydajną instalację ogrzewania podłogowego.

Jak przeprowadzić próbę ciśnieniową i uruchomić instalację po montażu rur PEX?

Kiedy zakończysz montaż ogrzewania podłogowego PEX, czas na dwa bardzo ważne kroki: próbę ciśnieniową i prawidłowe uruchomienie instalacji. Oba są absolutnie niezbędne dla bezpieczeństwa i tego, żeby system działał efektywnie przez długie lata.

Kroki próby ciśnieniowej:

• Napełnij i odpowietrz instalację: Najpierw musisz starannie wypełnić układ wodą grzewczą, a potem dokładnie go odpowietrzyć. Odpowietrzanie wykonujesz przez specjalne odpowietrzniki, które są na rozdzielaczu i w najwyższych punktach całej instalacji.
• Podłącz pompę ciśnieniową: Do rozdzielacza, zazwyczaj przez króciec spustowy, podłączasz specjalną pompę ciśnieniową. Może to być ręczna lub elektryczna, w zależności od tego, co masz i jak duża jest instalacja.
• Podnieś ciśnienie: Stopniowo podnoś ciśnienie w systemie do wartości zalecanej przez producenta rur PEX – zwykle to około 6 barów. Ta wartość powinna być mniej więcej 1,5 raza wyższa niż przewidywane ciśnienie robocze instalacji.
• Obserwuj instalację: Pozostaw instalację pod zwiększonym ciśnieniem przez co najmniej 24 godziny. W tym czasie dopuszczalny spadek ciśnienia nie powinien przekraczać 0,2–0,3 bara. Monitorowanie ciśnienia jest bardzo ważne, żeby wykryć potencjalne problemy.
• Zweryfikuj szczelność: Jeśli zauważysz spadek ciśnienia, dokładnie sprawdź wszystkie połączenia i złączki. Nieszczelności zlokalizujesz, używając na przykład piany mydlanej, a potem usuniesz usterki.
• Udokumentuj próbę: Kiedy próba szczelności ogrzewania podłogowego zakończy się sukcesem, jej wynik koniecznie udokumentuj w protokole. Ten protokół często jest wymagany przy odbiorze instalacji.

Kroki uruchomienia instalacji:

• Ponowne napełnienie i odpowietrzenie: Po pomyślnie zakończonej próbie ciśnieniowej instalację ponownie napełnia się czystą wodą i odpowietrza.
• Uruchom pompę obiegową i źródło ciepła: Potem uruchom pompę obiegową i źródło ciepła, na przykład kocioł niskotemperaturowy lub pompę ciepła.
• Stopniowo podnoś temperaturę: Temperaturę medium grzewczego podnoś stopniowo, zazwyczaj o około 5°C dziennie, aż do osiągnięcia pełnej mocy roboczej. To zapobiega szokowi termicznemu w wylewce.
• Kontroluj pracę systemu: Koniecznie kontroluj pracę całego systemu, sprawdź rozkład temperatury na podłodze i monitoruj ewentualne wycieki.
• Udokumentuj uruchomienie: Wszystkie etapy uruchomienia instalacji powinny zostać udokumentowane w protokole, który podpisze uprawniony instalator.

Pamiętaj, podczas całego procesu niezwykle ważne jest przestrzeganie zaleceń producenta rur PEX i wytycznych projektanta instalacji. Takie podejście gwarantuje bezpieczną i efektywną pracę Twojego systemu ogrzewania podłogowego.

Podsumowanie: bariera antydyfuzyjna jako gwarancja długowieczności systemu?

Zdecydowanie tak! Bariera antydyfuzyjna w rurach PEX to faktycznie gwarancja długowieczności i niezawodności całego systemu ogrzewania podłogowego.

Rury PEX z barierą antydyfuzyjną odgrywają ogromną rolę w ogrzewaniu podłogowym, bo skutecznie chronią metalowe elementy instalacji przed korozją. Gdyby nie bariera, tlen przenikałby do wody grzewczej i szybko doprowadziłby do degradacji kotłów, pomp czy rozdzielaczy, znacząco skracając ich żywotność. Dzięki warstwie EVOH lub aluminium system jest bezpieczny, a to oznacza znacznie dłuższą i bezproblemową eksploatację.

Korzyści, które Cię czekają, są jasne: skuteczna ochrona przed korozją, znacząco wydłużona żywotność instalacji i wyższa efektywność grzewcza dzięki temu, że system pozostaje czysty. Ale sama jakość rur to nie wszystko. Równie ważny jest prawidłowy montaż ogrzewania podłogowego PEX, zgodny z najlepszymi praktykami i normami, takimi jak EN ISO 15875.

Wiesz, przestrzeganie wszystkich zaleceń dotyczących projektowania, przygotowania podłoża, układania rur oraz wykonania próby szczelności jest absolutnie niezbędne. Tylko w ten sposób zapewnisz sobie bezawaryjną i optymalną pracę instalacji przez wiele, wiele lat. Niestety, nieprawidłowy montaż może zniweczyć wszystkie korzyści, nawet jeśli zainwestujesz w najlepsze materiały.

Jeśli chcesz mieć całkowitą pewność, że Twoja instalacja ogrzewania podłogowego z rur PEX z barierą antydyfuzyjną zostanie wykonana perfekcyjnie, zawsze skonsultuj się z doświadczonym instalatorem. Profesjonalne wykonanie to inwestycja, która zwróci się w postaci komfortu i spokoju na długie lata.
